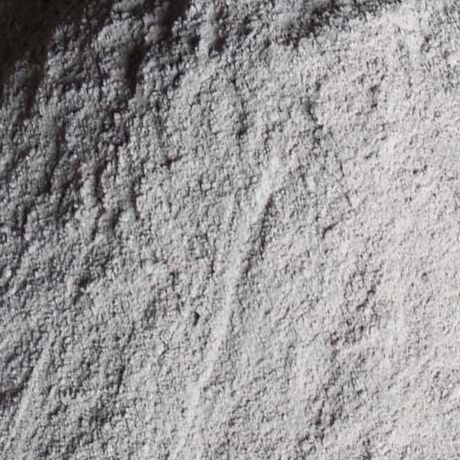

JW超高強無收縮灌漿料在國外特殊工程材料專家及國家建材院有關專家的指導下，依托本公司資源優勢開發的一種水硬性干拌砂漿。它不但具有超高的流動值，而且早期強度高，無收縮、粘結力強、耐火性好等特點，對增加固定體的整體穩定性，提高其抗摻性、耐久性具有獨到之優勢，JW超高強無收縮灌漿料目前在國內乃至國際上各項技術指標屬領先水平。

技術特點：

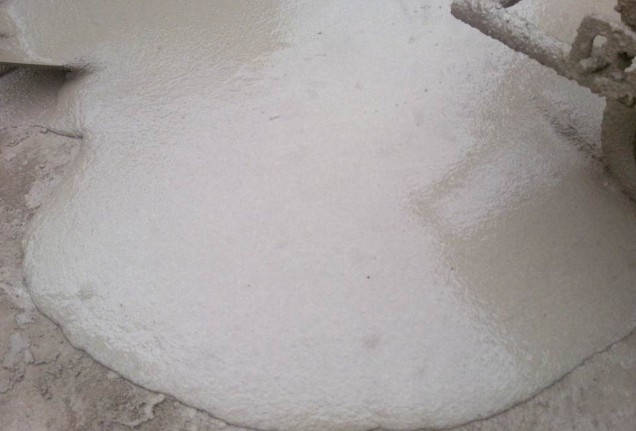

超值的流動性：在水灰比超低的條件下(正常一般0.14 士0.01 ) ，仍能保證≥φ300mm 的流動度，即使工作度達到30min ，流動度仍能保證≥φ270mm 。故無論何種復雜之間隙均可充分填充。塑造性優越，施工性簡單。早強性好，2h抗壓強度達到20MPa 以上，24h 抗壓強度大于40MPa , 3d抗壓強度大于55MPa ，且24h 抗折強度大于10MPa ，有益于提高相關工程的使用率，較大程度上節約成本。不會收縮，粘結強度高，滿足了各種應力傳遞，因具有實心式膨脹基材，把物料較好的控制在無收縮狀態，與鋼筋的握裹力大大增加，確保地腳螺栓和機座(鋼結構)基礎與新老混凝土的結合。不會有浮水及泌水現象，有利于漿面與施工單體之連接。

使用方法及注意事項：

準備工作：欲灌之表面，須清理干凈，去油、去污，表面預濕至飽和狀態。模板制作：模板需穩定牢固，且能抵抗側壓，不許有任何漏漿現象，最好在模板上使用脫模劑，無收縮灌漿料在使用時固定水料比，最好使用機械攪拌。人工攪拌時需用力攪拌均勻，攪拌時間不少于5 min ，否則影響物料流動度，澆灌時越快越好，不能放置太久，澆灌時去除拌和時空氣輸入量很重要，必要時可使用震動器式加裝排氣管。無收縮灌漿料在7日內需及時養護，不可泡水，最好使用濕袋養護或以養護劑保養，施工及養護濕度不得低于0℃ 。

適用范圍：

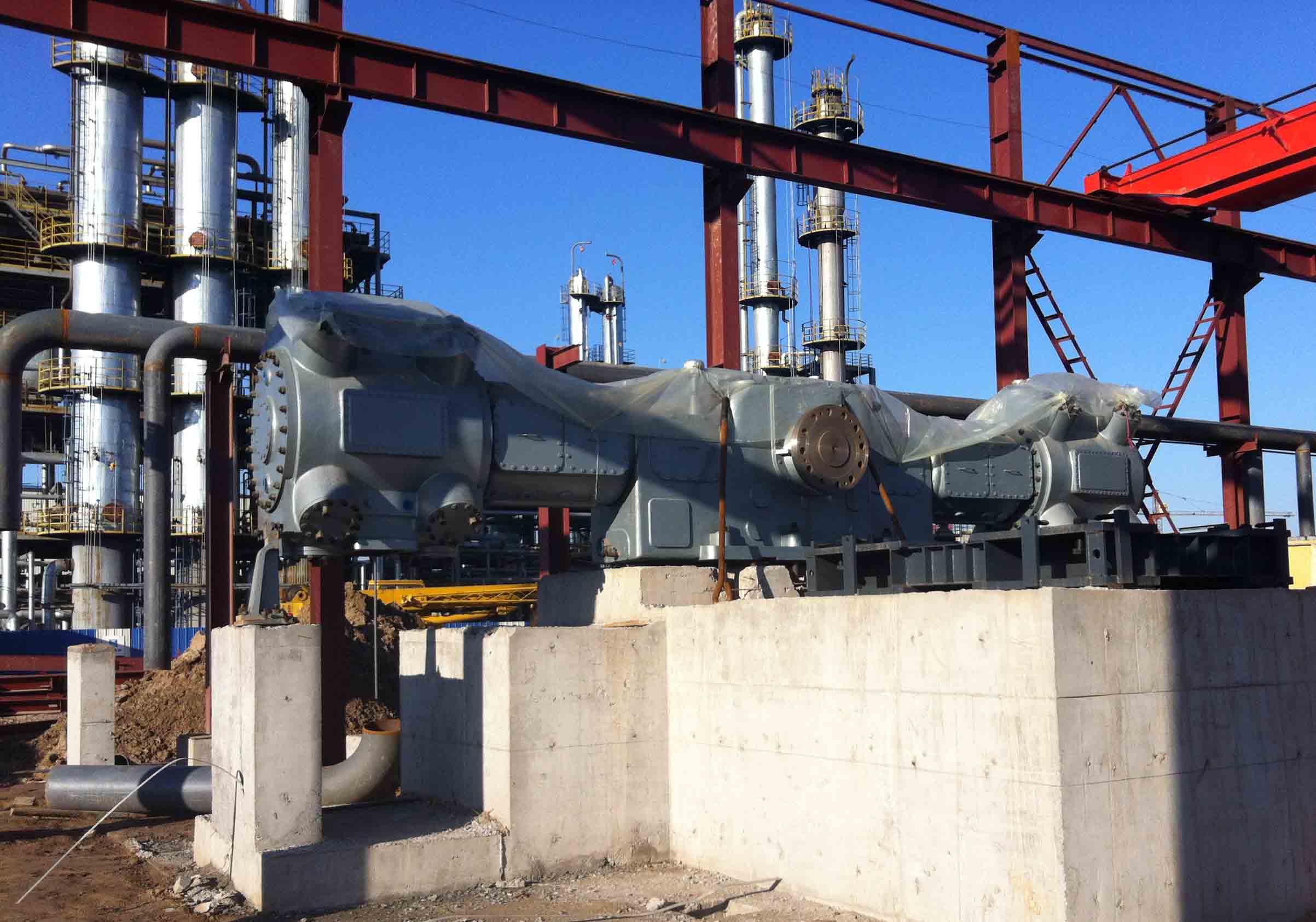

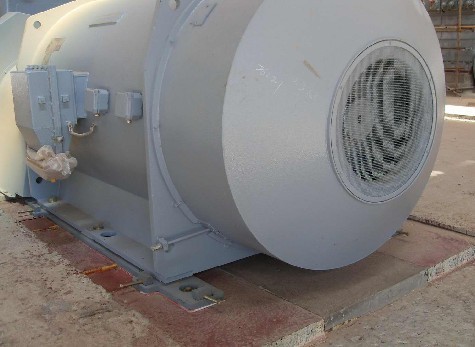

適用于各種需要澆灌注漿且無收縮之均合，主要用在大型設備和精密設備地腳螺栓與機座一、二次灌漿、錨釘灌漿、橋梁支撐墊基礎、新舊水泥之接縫、窗柜安裝等，特別是目前國內高速鐵路軌道基礎之灌漿是一種非常好的材料.應用范圍十分廣泛。

包裝及儲存：

用帶內襯防潮塑料編制袋包裝，凈重50 Kg 。在干燥陰涼環境下儲存，保質期6 個月，開袋后一次性用完。
